La turbidez es un indicador general de la claridad óptica del agua y se define como la cantidad de luz dispersada por partículas en solución. En la práctica, un haz de luz se dirige hacia una muestra de agua y un fotodetector mide la luz dispersada a 90 grados respecto del haz incidente. Aunque es posible medir en otros ángulos, la medición a 90 grados se ha convertido en el estándar para la medición de turbidez en la mayoría de los sistemas de agua.
La turbidez se utiliza como un indicador relativo de la cantidad de partículas presentes en la solución y se mide prácticamente en todos los sistemas de agua potable. También se usa en sistemas de tratamiento de agua industrial como un indicador de la calidad del agua de producto.

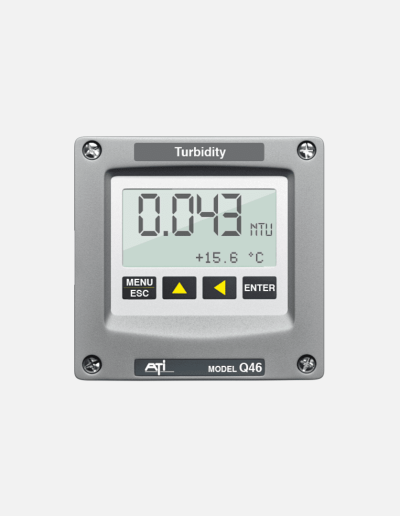

El Monitor de Turbidez Q46/76 está diseñado para satisfacer las necesidades tanto de los sistemas sanitarios de agua potable, así como los sistemas industriales de tratamiento de agua, proporcionando una medición confiable de turbidez en rangos bajos.
Aplicaciones
- Salidas de filtros de agua potable
- Entradas de agua cruda
- Efluentes de aguas residuales
Características
- Amplio rango de Medición con rangos seleccionables de 0…4, 0…40 o 0…400 NTU que proporcionan una gran flexibilidad de aplicación.
- Opciones de Alimentación AC o DC. Disponibles opciones de alimentación universal de 100…240 V AC ±10% o 12…24 V DC.
- Opciones de Salidas Analógicas. Dos salidas aisladas de 4…20 mA vienen de serie, con la opción de una tercera salida si es necesario. La configuración por defecto entrega salidas analógicas para turbidez y temperatura.
- Contactos de Relé. Tres relés SPDT vienen de serie, con funciones programables para alarma, control o indicación de falla. Hay disponibles tres relés adicionales de baja potencia como opción.
- Salidas/Relés Adicionales. Tarjeta de expansión disponible para agregar una tercera salida analógica de 4…20 mA o para añadir tres relés adicionales no aislados de baja potencia.
- Salida PID. Control PID estándar asignable a una salida analógica.
- Comunicaciones Digitales. Disponible en Profibus DP, Modbus RTU, Modbus TCP/IP, Ethernet/IP o registrador de datos.
- Montaje Flexible. Gabinete NEMA 4X (IP66), adecuado para montaje en pared, tubo o panel.
- Pantalla Clara. Pantalla LCD retroiluminada de gran tamaño que ofrece excelente visibilidad incluso en condiciones de poca iluminación. Una segunda línea de desplazamiento entrega información adicional y avisos de programación.
- Diagnóstico de Sensores. El sistema verifica automáticamente la suciedad del sensor, condiciones de “dry cell” y la interferencia lumínica externa.

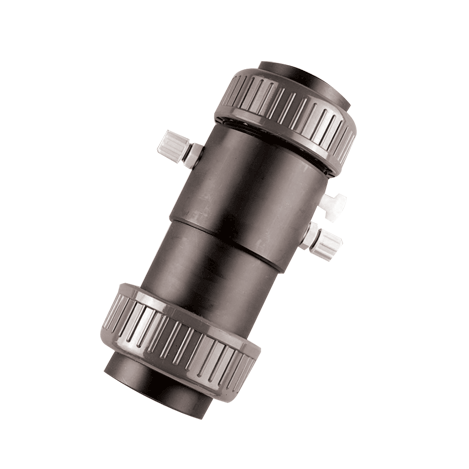

Celda de Flujo
La celda de flujo utilizada con el sistema de turbidez está diseñada para eliminar los efectos de la luz ambiental y mantener la presión de la muestra dentro de la celda. Esto minimiza la formación de burbujas de aire, un problema común en muchos sistemas de turbidez que puede causar errores de medición.
También existe una celda de flujo modificada para aplicaciones de agua cruda, que permite que mayores cantidades de partículas en suspensión pasen a través de la celda sin provocar obstrucción o problemas de sedimentación.

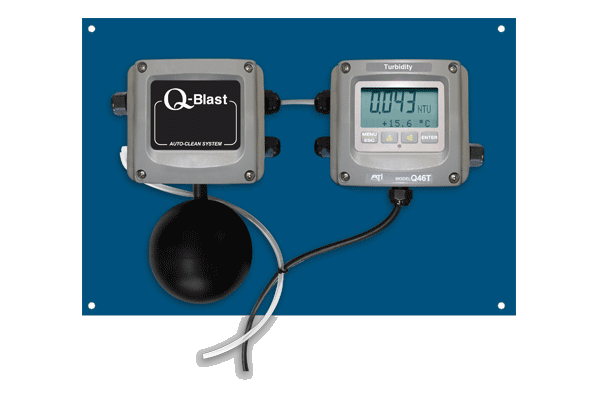

Sistema de Auto-Limpieza Q-Blast.
El Sistema de Autolimpieza Q-Blast está alojado en un gabinete NEMA 4X adecuado tanto para uso interior como exterior. El sistema incluye un compresor integral y componentes de control por pulsos de aire, junto con una fuente de alimentación incorporada para todo el sistema de aire. Permite manejar la secuencia del sistema y seleccionar frecuencias de limpieza desde una vez por hora hasta una vez cada 999 horas.
Para asegurar el rendimiento en condiciones de frío extremo, se incluye un calefactor termostático en el ensamble, permitiendo operación hasta –40 °C.
La opción Q-Blast es la solución ideal para aplicaciones de turbidez con sensores sumergibles, como efluentes de aguas residuales, con los pulsos de aire presurizado entregados a través de la boquilla en la punta del sensor eliminan depósitos acumulados en las superficies críticas de medición, proporcionando lecturas precisas y confiables.

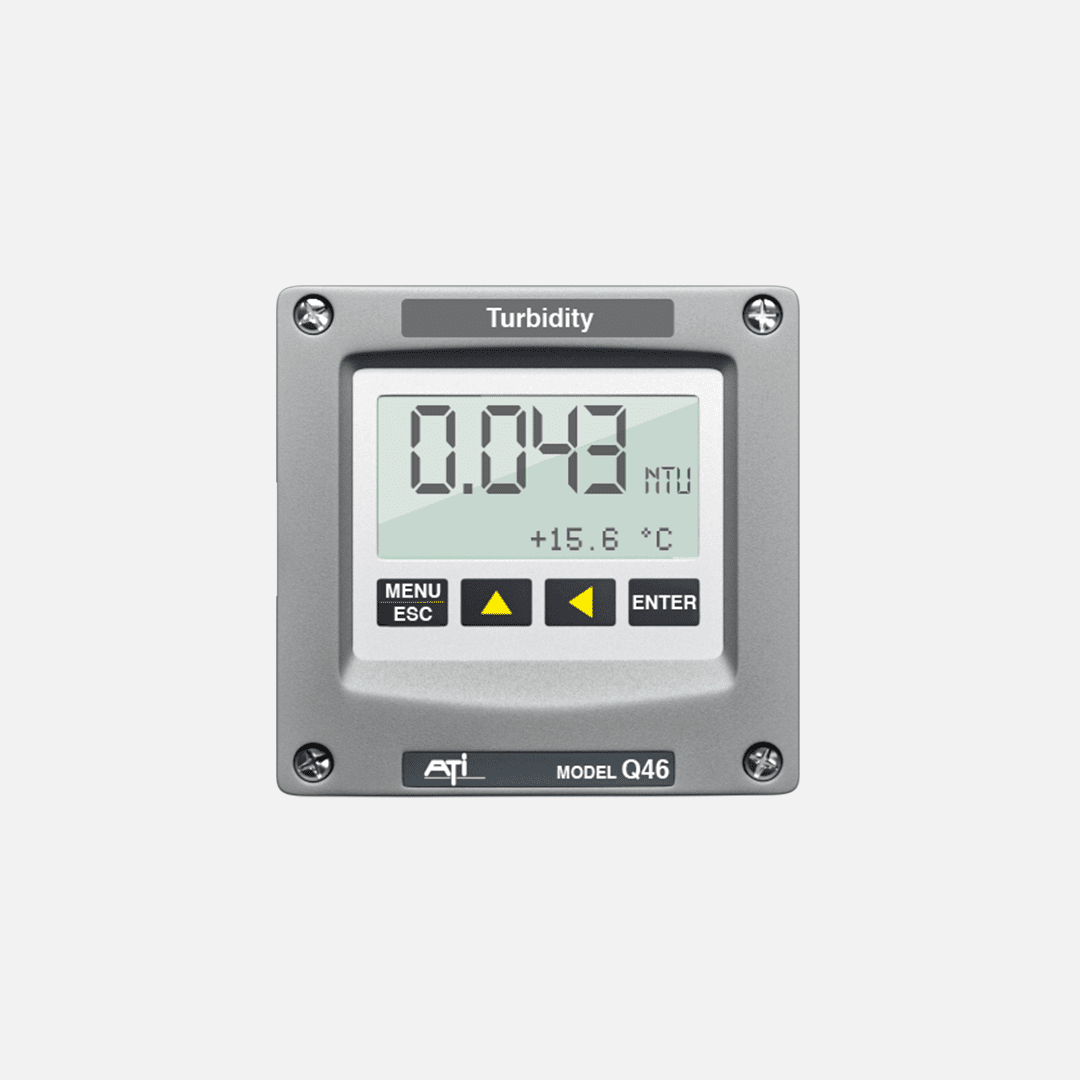

Monitor Electrónico
| ESPECIFICACIÓN | DESCRIPCIÓN |
| Rango de Visualización | 0…4.000, 0…40.00 o 0…400.0 NTU |
| Exactitud | 0,5% del rango seleccionado |
| Repetibilidad | 0,3% del rango seleccionado |
| No linealidad | 0,1% del rango seleccionado |
| Deriva por Temperatura | 0,01% del span/°C |
| Alimentación | 100…240 V AC, ±10%, 50/60 Hz / 12…24 V DC, máximo 500 mA |
| Salidas Analógicas | Dos salidas aisladas 4…20 mA, carga máxima 500 Ω (opción para tercera salida) |
| Relés | Tres SPDT, 6 A @ 250 V AC, 5 A @ 24 V DC (3 relés SPST adicionales no aislados, 1 A @ 30 V DC opcionales) |
| Pantalla | LCD de 4 dígitos, 0,75″ con segunda línea de 12 dígitos; retroiluminación LED |
| Gabinete | NEMA 4X, Policarbonato, flamabilidad V-0 |
| Condiciones de Operación | –4…140 °F (–20…60 °C) |
| Peso | 6 lb (2,7 kg) incluyendo sensor, celda de flujo y accesorios |
| Sensibilidad | 0,05% del span o 0,01 mS |
| Salida Digital | Profibus DP, Modbus RTU, Modbus TCP/IP, Ethernet/IP, Registrador de Datos (Datalogger) |
| Montaje | Kit estándar para montaje en pared; soportes para montaje en panel y abrazaderas tipo U para tubería disponibles |
| Dimensiones | 5,6″ An x 4,9″ Al x 6,4″ Prof. (142,2 mm × 124,5 mm × 162,6 mm) |

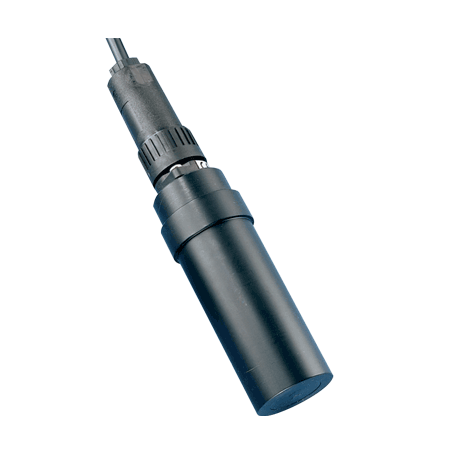

Sensor
| ESPECIFICACIÓN | DESCRIPCIÓN |
| Tipo De Sensor | Luz blanca de tungsteno o fuente ir (680 nm) |
| Materiales | Cuerpo de pvc, ventanas acrílicas |
| Largo De Cable | 20 ft (6 m) estándar; 200 ft (61 m) máx. Con caja de conexiones |
| Límites De Temperatura | 0…105 °c / 0…80 °c con celda de flujo |
| Límite De Presión | 100 psig máx. |
| Conexión | Rosca trasera mnpt de 3/4″ |
| Celda De Flujo | 2″ en cpvc con llave de alineación |
| Elemento De Temperatura | Rtd pt1000 |
|
CÓDIGO |
DESCRIPCIÓN |
|
00-1637 |
Placa del sistema Q-Blast con caja de conexiones de alimentación |
|
00-1690 |
Kit de soporte para montaje sumergible para sensores estándar |
|
00-1689 |
Adaptador de montaje de 1 pulgada para sensor estándar |
|
07-0100 |
Caja de conexiones universal, NEMA 4X |
|
31-0001 |
Cable de interconexión de 5 conductores para sensor (máx. 1000 ft) |
|
00-0624 |
Kit de soporte de montaje para sensor Auto-clean |
|
45-0043 |
Adaptador para tubería para sensor Auto-clean |
|
05-0094 |
Kit de soporte para montaje en panel |
|
47-0005 |
Abrazadera tipo U de 2 pulgadas, acero inoxidable 304 |
|
00-0930 |
Soporte de montaje para monitor Auto-clean |
