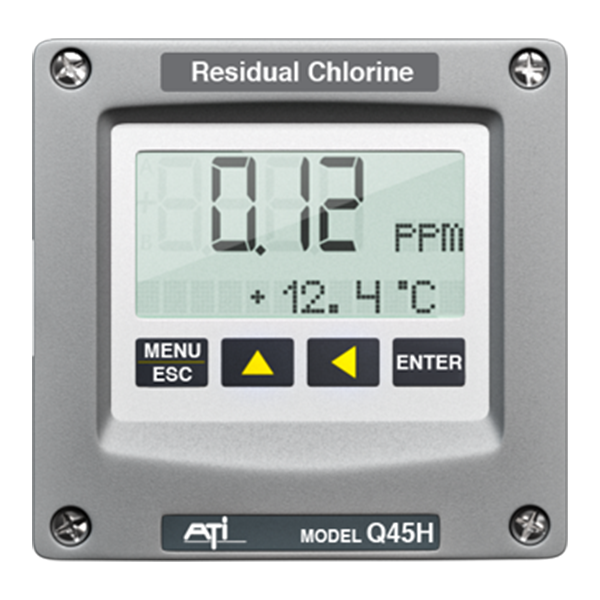

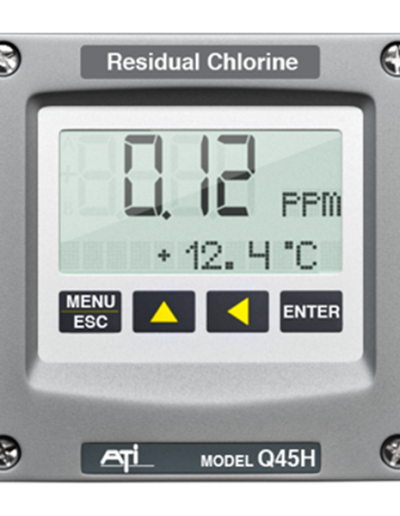

El Q46H/62-63 Monitor de Cloro Residual es un sistema de monitoreo en línea versátil, diseñado para la medición continua de cloro libre o combinado, sin necesidad de reactivos químicos.
El monitor utiliza un sensor polarográfico con membrana que mide el cloro directamente. El agua simplemente fluye a través del sensor y se descarga directamente, mientras el caudal y la presión sobre el sensor se controlan mediante una celda de flujo de nivel constante o una celda de flujo sellada.
La medición de cloro no altera la muestra ni agrega productos químicos al flujo de agua, por lo que, si se desea, el agua puede volver al sistema.
El sistema es ideal para aplicaciones como:
- Tratamiento de agua potable
- Agua de enfriamiento
- Agua de mar
- Lavado de productos agrícolas
- Protección de membranas de ósmosis inversa
- Detección de rupturas en filtros de carbón activado
También es adecuado para sistemas de agua potable cloraminada, detección de rupturas en filtros de carbón activado y monitoreo de efluentes de tratamiento de aguas residuales donde haya suficiente amoníaco presente para asegurar que la mayor parte del cloro residual sea monocloramina.

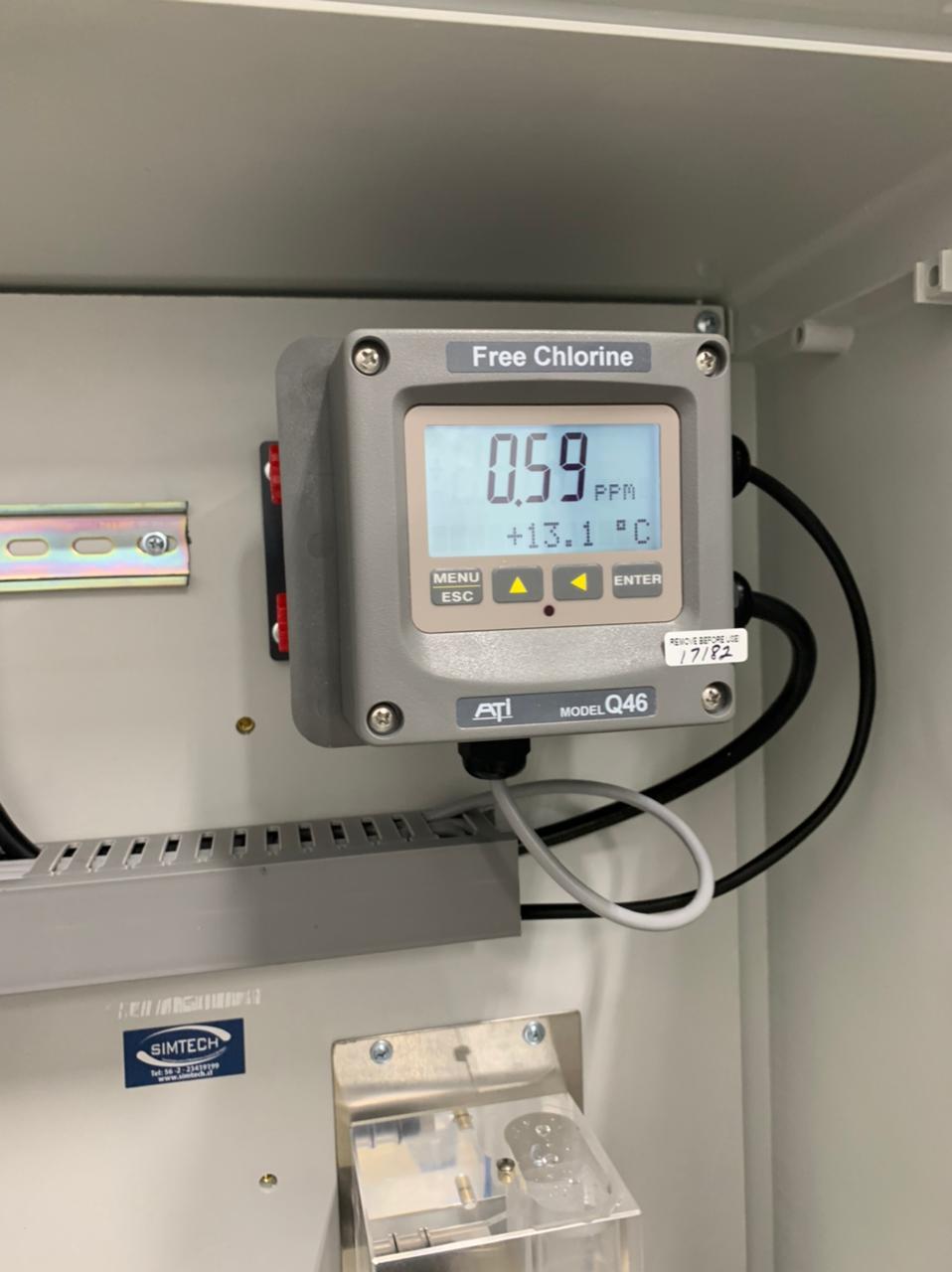

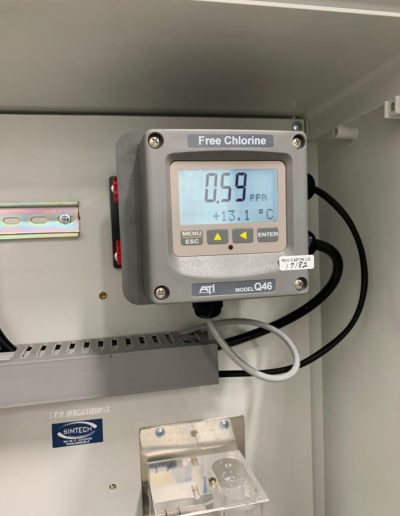

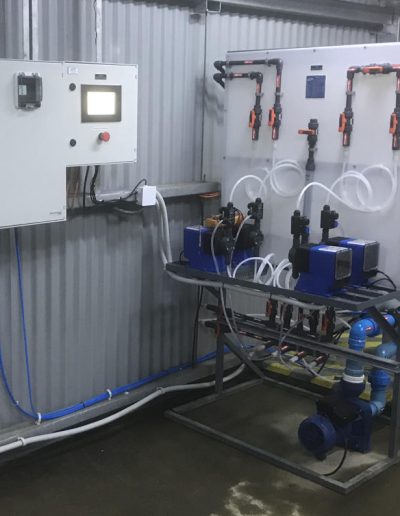

Los monitores pueden ser suministrados de forma individual o integrados en un skid de dosificación, incluyendo bombas de dosificación, fitting, panel, tablero eléctrico y válvulas, ajustado a las necesidades específicas de la planta.
- Cloro libre o combinado.
Los monitores Q46H vienen configurados de fábrica para medir cloro libre o combinado, pero pueden convertirse fácilmente de una modalidad a otra en terreno. - Operación económica.
Su funcionamiento sin reactivos y el bajo costo de repuestos hacen del Q46H la mejor opción para aplicaciones de monitoreo de cloro en sistemas de agua potable, aguas residuales, agua de enfriamiento o agua de alta pureza. - Compensación automática de pH.
Para el monitoreo de cloro libre en condiciones de pH ampliamente variables, puede añadirse compensación automática de pH para mantener la máxima precisión de medición en niveles de pH de hasta 9.5.
| Parámetro | Descripción |
| Rango de Medición | 0…2,000; 0…20.00 o 0…200.0 ppm (Seleccionable) |
| Precisión | 0.5% del rango seleccionado o 0.02 ppm |
| Repetibilidad | 0.3% del rango seleccionado o 0.01 ppm |
| No linealidad | 0.1% del rango seleccionado |
| Deriva por Temperatura | 0.01% del span/°C |
| Alimentación Eléctrica | 90…260V AC, 50/60 Hz, máx. 10 VA.12…24V DC, máx. 500 mA |
| Salidas Analógicas | Dos salidas aisladas de 4…20 mA, carga máxima 500 Ω (3ª salida opcional) |
| Relés | Tres SPDT, 6A @250V AC, 5A @24V DC(3 SPST adicionales no aislados, 1A @30V DC opcional) |
| Pantalla | LCD numérica de 4 dígitos, 0,75 in, con segunda línea de 12 caracteres y retroiluminación LED |
| Gabinete / Envolvente | NEMA 4X, policarbonato, clasificación de flamabilidad V-0 |
| Temperatura de Operación | 4…140 °F (-20…60 °C) |
| Peso | 6 lb (2.7 kg) con sensor, celda de flujo y accesorios15 lb (6.8 kg) ensamblado en panel |
| Deriva de Cero | < 0.01 ppm/mes |
| Condiciones de Operación | 32…122 °F (0…50 °C) |
| Salida Digital | Profibus DP, Modbus RTU, Modbus TCP/IP, Ethernet/IP, Datalogger |
Sensor y Celda de flujo
| Parámetro | Descripción |
| Tipo de Sensor | Amperométrico cubierto por membrana (polarográfico) |
| Sensor de pH Opcional | Sensor combinado de pH, con o sin preamplificador |
| Materiales | PVC y acero inoxidable 316SS |
| Tiempo de Respuesta | 90% en 60 segundos |
| Límites de Temperatura | -5…55 °C |
| Límite de Presión | 0…50 psig |
| Cable del Sensor | 7.5 m estándar |
| Celda de Flujo del Sensor | Acrílico transparente con rebose constante (opcional celda sellada de acrílico) |
| Caudal de Muestra | 7…15 gph (0.5…1.10 lpm) |
|
Código |
Descripción |
|
07-0100 |
Caja de conexiones NEMA 4X |
|
31-0038 |
Cable de interconexión para sensor (máx. 30 m) |
|
00-0628 |
Kit de soporte de montaje para sensor sumergible |
|
00-0570 |
Polarizador de sensor de cloro libre (flujo) |
|
00-0572 |
Polarizador de sensor de cloro combinado (flujo) |
|
00-0573 |
Polarizador de sensor de cloro combinado (inmersión) |
|
47-0005 |
Perno en U de 2”, acero inoxidable 304 |
|
05-0094 |
Kit de soporte para montaje en tubo |
