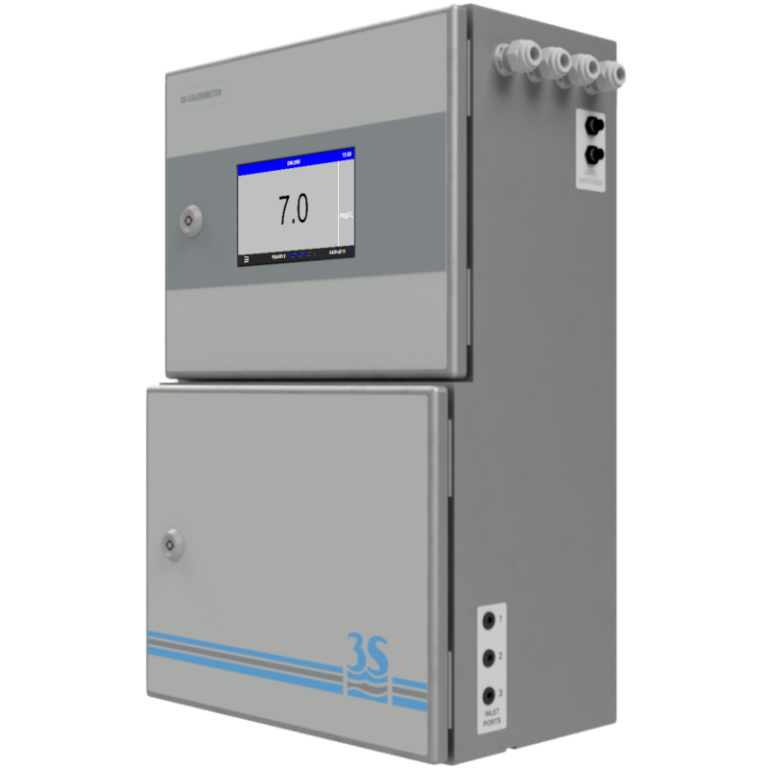

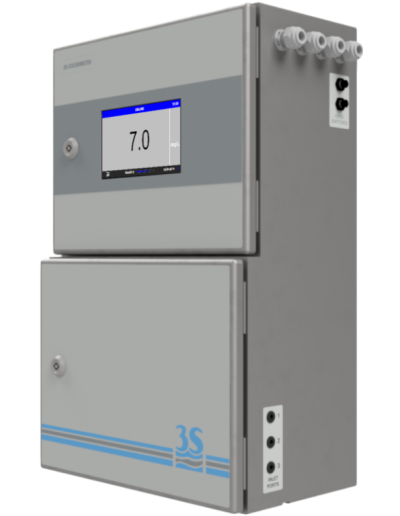

Los analizadores colorimétricos en línea permiten una medición continua, precisa y automática de parámetros químicos en agua potable, aguas de proceso y efluentes. Mediante reacciones colorimétricas estables y de alta sensibilidad, detectan concentraciones traza de metales y nutrientes como hierro, manganeso o cloro, entregando resultados en tiempo real para un control eficiente del tratamiento.
En el caso del hierro disuelto, el sistema utiliza el método Ferrozina, que proporciona una respuesta rápida, estable y altamente sensible, ideal para concentraciones bajas conforme a la Norma Chilena NCh409/1. Este método garantiza el cumplimiento de los límites exigidos por MINSAL y SISS, asegurando trazabilidad y control continuo en plantas de agua potable y procesos industriales.
Diseñados para operación 24/7, estos analizadores combinan bajo consumo de reactivos, comunicación digital y mínima mantención, entregando mediciones confiables y permanentes en línea.
- Compartimentos independientes para electrónica y parte húmeda, asegurando durabilidad y fácil mantenimiento.
- Bajo consumo de reactivos y operación automatizada con funciones de calibración, validación y limpieza.
- Amplio rango de medición, desde trazas (0,02 ppm) hasta concentraciones de 200 ppm.
- Pantalla táctil a color con registro de datos y descarga vía USB.
- Listo para instalar y operar: solo conectar energía, muestra y reactivos.
Principio de Medición – Método Fenantrolina
En medio ligeramente ácido, el hierro ferroso (Fe²⁺) reacciona con 1,10-fenantrolina, formando un complejo anaranjado estable medido a 430 nm.
La intensidad del color es proporcional a la concentración de hierro disuelto, permitiendo mediciones confiables y en cumplimiento con la Norma Chilena NCh409/1 para agua potable.
|
Parámetro |
Descripción |
|
Parámetro medido |
Hierro |
|
Principio de medición |
Absorbancia colorimétrica diferencial |
|
Rango de medición |
0,02 – 3 ppm (celda de 26 mm) 0,05 – 7 ppm (celda de 16 mm) Hasta 200 ppm (con módulo de dilución interna) |
|
Repetibilidad |
±0,02 ppm / ±5% (celda de 26 mm) ±0,05 ppm / ±5% (celda de 16 mm) |
|
Frecuencia de análisis |
Totalmente programable, con análisis casi continuos por lotes |
|
Tiempo de ciclo |
7 minutos, incluyendo acondicionamiento previo y enjuague posterior a la medición |
|
Termorregulación |
No necesaria |
|
Muestra |
Recipiente presurizado Temperatura: 5 – 50°C (41 – 122°F) Caudal: 80 – 500 mL/min Conexión: 6 mm (ø interno) |
|
Drenaje |
Libre presión atmosférica Conexión: 12 mm (ø interno) |
|
Número de corrientes de muestra |
1 o 2, con válvula de conmutación integrada |
|
Dimensiones (Al x An x Pr) |
604 × 380 × 242 mm (23,6 × 14,8 × 9,4 in) |
|
Peso |
Aproximadamente 20 kg (44 lb) |
|
Alimentación eléctrica |
100–240 VCA, 50/60 Hz (estándar) o 24 VCC (opcional) Consumo máximo: 80 VA |
|
Salidas |
2 salidas analógicas de 4–20 mA para datos medidos Comunicación digital Modbus RTU RS485 |
|
Alarmas |
2 relés SPDT programables, libres de potencial |
|
Entrada digital |
Control remoto de inicio/parada, ciclo extra, modo inactivo y parada de emergencia |
|
Temperatura de operación |
5 – 45°C (41 – 113°F) |
|
Humedad relativa |
10 a 90% sin condensación |
|
Instalación |
Montaje mural (estándar) o sobre mesa/panel (opcional) |
|
Grado de protección |
IP54 |
A46ERLS000 – Depósito externo Fast Loop con interruptor de nivel.
A46SF10020 – Unidad de filtración de 100 micras, 230 VCA (disponibles otras mallas y tensiones de entrada).
A46SPP0000 – Bomba de muestreo.
Otros accesorios, como dilutores externos para ampliar el rango de medición del analizador y diferentes tipos de depósitos de muestra, también están disponibles.
